分辨力測試計，參照標準：GB/T23903-2009
分辨力測試計由金屬線對束和金屬吸收體構成。金屬線對束是在表 A.1中選取若干連續線對束。金屬吸收體應放置在最小線對密度的線對束一側。
所選用的包覆材料宜是非吸收件的：采用雙面包，其中一面應是透明的。包材料的厚度不大于1.5 mm即可。 以下給出了若干種型式的
分辨力測試計示意圖。
一種型式分辨力測試計內含的金屬吸收體和全部金屬線條應為同一金屬材料，厚度通常為0.035 mm~0.10mm，化學成分應符合如下要求：
a) 鉛及鉛銻合金應符合GB/T 1470的要求；
b) 鉭、鎢及其他金屬由合同各方約定。
分辨力測試計結構型式示例
平行排列型式
1.1. 等差數列排列型式
單位為毫米

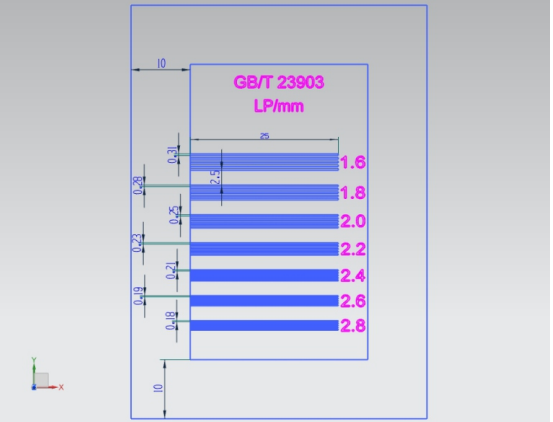

(1.6~2.8)LP/mm 等差數列型式分辨力測試計

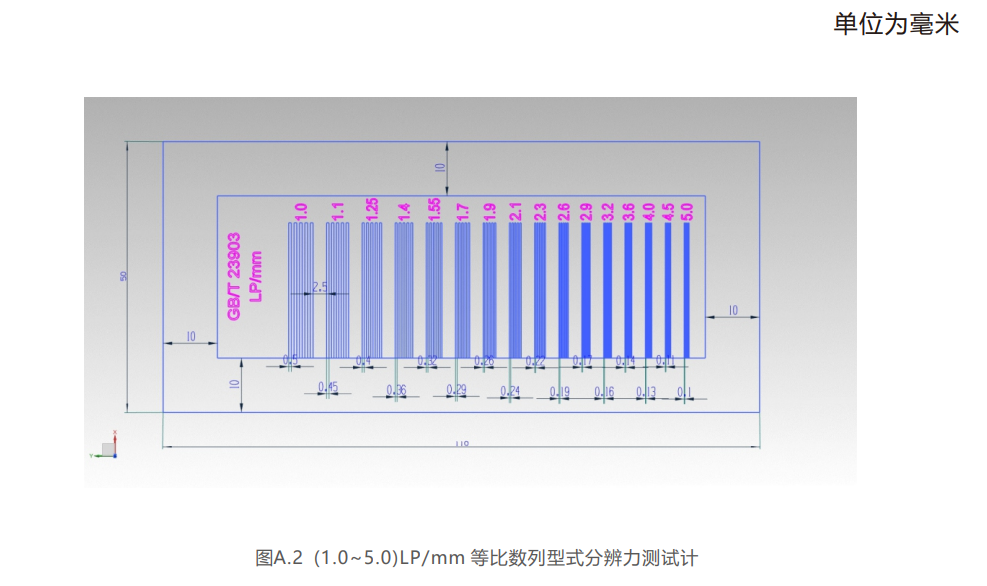

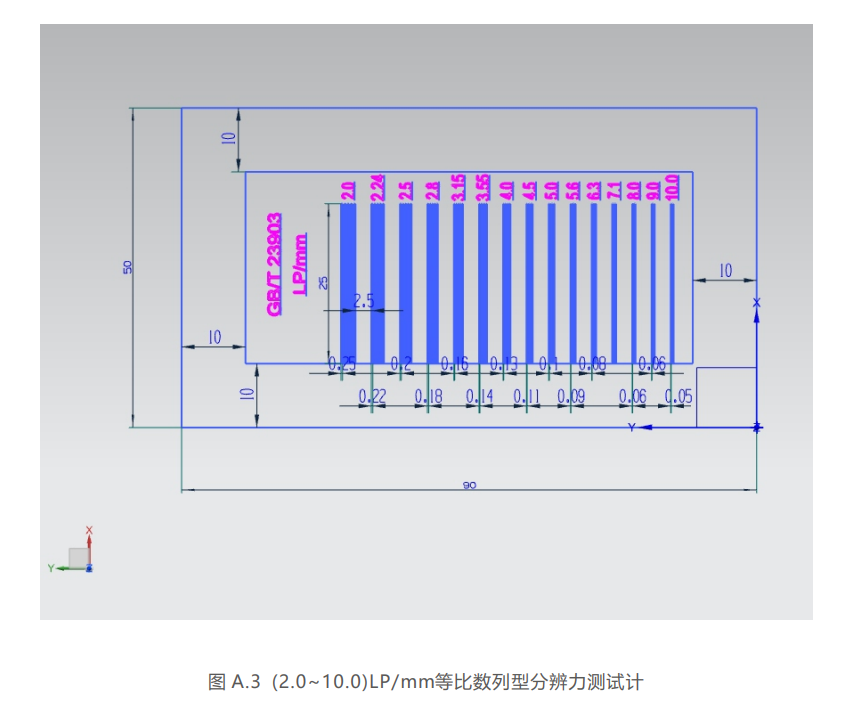

等比數列排列型式
非平行排列型式

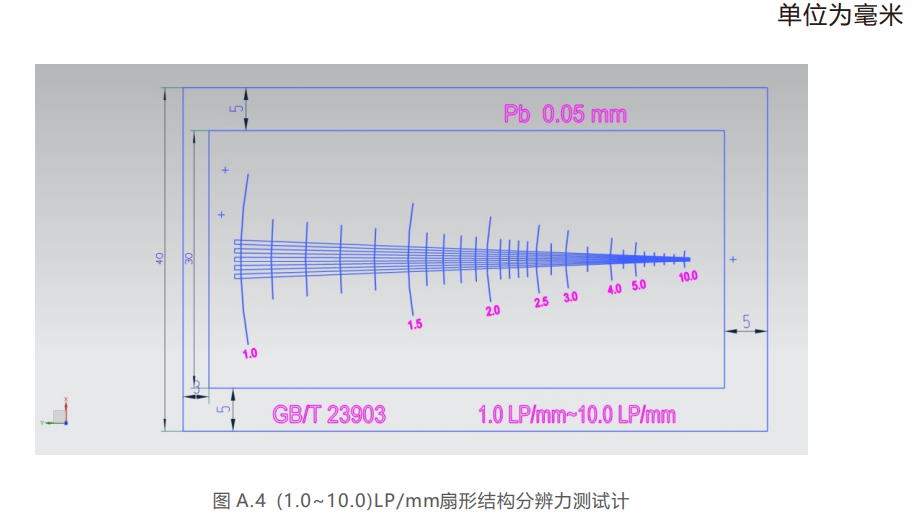

1. 扇形結構型式

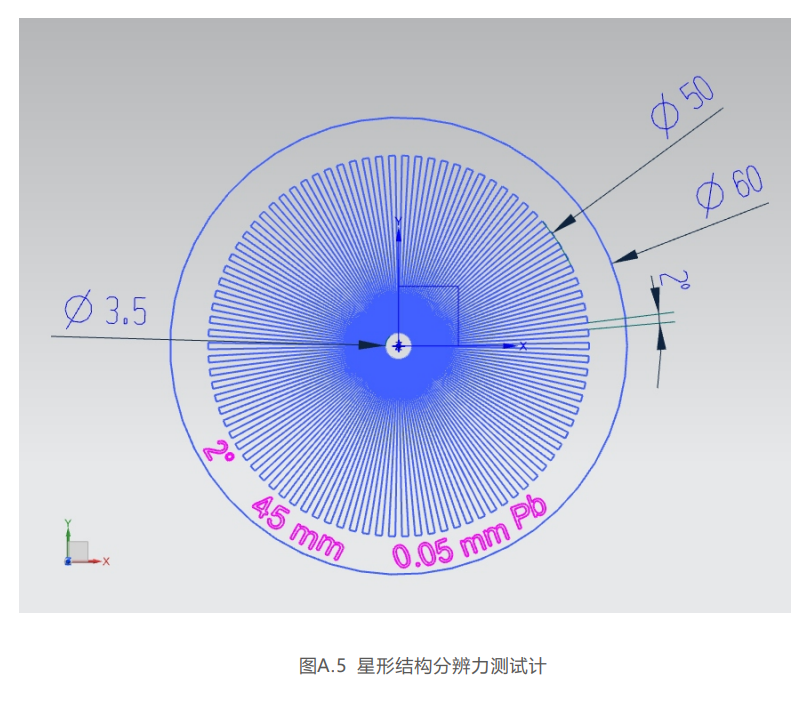

星形結構型式

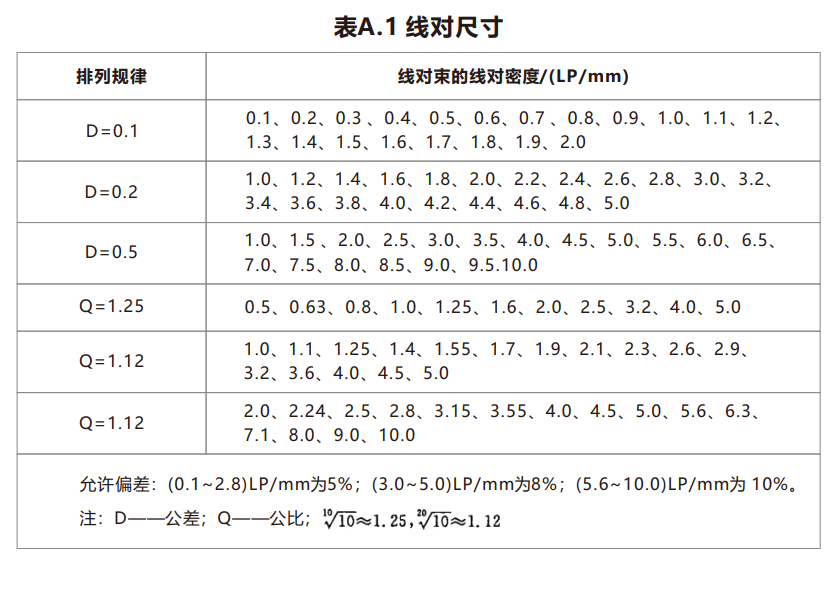

下面的表格給出了分辨力測試計所有線對束的線對密度值。
